Мока МГАТЕ 5123 Цанопен у Приручник за конфигурацију профинета

1. Када се пријавите у страницу конфигурације гатеваи-а, морате да измените ИП адресу локалне мрежне картице рачунара на 192.168.127. Кс

Фабричка подразумевана ИП адреса МГАТЕ 5123 је 192.168.127.254 / 24.

Подразумевана пинг сервис гатеваи-а није омогућена, тако да се фабричка ИП адреса производа не може пингурати . као што је приказано на слици испод, поставите рачунарску ИП адресу:

2. Унесите ИП адресу МГАТЕ 5123 у претраживач, а безбедносна подешавања Гоогле Цхроме биће приказана на следећи начин

3. Кликни за наставак посете

4. Корисничко име за прву пријаву је администратор, а лозинка треба поставити . унесите нову лозинку

Након постављања нове лозинке користите нову лозинку да бисте се поново пријавили на страницу са конфигурацијом

Након пријаве, можете видети управљачку панелу уређаја на следећи начин:

Ако требате да омогућите функцију ПИНГ, поставите гатеваи у складу са следећом страном

Након подешавања, тестирајте ИП адресу Пинг Гатеваи-а

Подесите ИП адресу МГАТЕ 5123 (препоручује се постављање ИП адресе након постављања ПН и Цанопен параметара)

Ова ИП адреса је ИП Славе Славе и такође је ИП адреса за приступ веб страници .

Подесите време система МГАТЕ 5123 (да бисте олакшали дневник који одговара одређеним догађајима) и кликните на Спреми

Кликните на протоколску претворбу да бисте видели архитектуру конверзије протокола . као што је приказано на слици испод, МГАТЕ 5123 делује као Цанопен Мастер да бисте прочитали славе податке и претворили га у ПН робне податке за ПН Мастер да прочитате .

Подешавање главних параметара Цанопен

Основни параметри странице за подешавање Цанопен-а су приказани доле . Кликните Додај да бисте додали упутства за читање и писање података .

Параметри подешавања команде приказани су на слици испод

Подесите следеће параметре као пример

Креирајте команду Цанопен Мастер параметра да бисте прочитали 8 бајтова и напишите 8 бајтова, као што је приказано у наставку:

Следите три корака доле да бисте кликнули на Спреми да бисте поставили параметре

Након постављања параметара Мастер Цанопен, подесите назив робове МГАТЕ5123ПН .

Подесите име пн-а на: мгате-дев

Након завршетка подешавања, можете видети име робова на следећи начин

Затим конфигуришите параметре података за претварање Цанопена на ПН .

Додати утор

Подесите улаз улаз

Следите доле наведене кораке

Изаберите наредбу која одговара Цанопен Мастер-у

Слично томе, довршите излазне поставке и сачувајте их .

Након постављања, биће приказано као испод

Кликните на дугме Сачувај прво, а затим кликните на Иди да бисте се пријавили СеттинG

Извоз ГСД датотека

Отворите одговарајућу фасциклу, инсталирајте одговарајућу ГСД датотеку у Сиеменс-ов БОТУ софтвер, конфигуришите га у ПЛЦ и погледајте ПН комуникацијску везу у БОТУ софтверу .

Подаци о канапима који прочитате гатеваи могу се користити и као СНМП сервер како би се омогућило да се Мастер СНМП прочита

У СНМП мапирању кликните на Додај ознаке

Следите доле наведене кораке

Изаберите наредбу која одговара Цанопен Мастер-у

Кликните на сачување

Након постављања, следите следећа три корака да бисте сачували конфигурацију

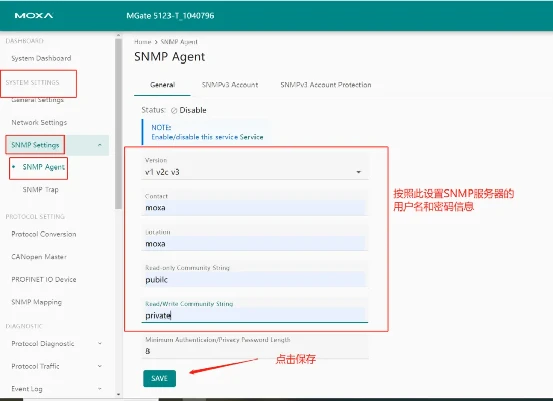

Након завршетка горње конфигурације, поставите параметре гатеваиа као СНМП сервера

Током стварне комуникације, следећи алати се могу користити за дијагнозу комуникационе ситуације . следеће је дијагноза протокола Цанопена

ПН протокола дијагноза

Кликните Цонфиг . Увоз / извоз са леве стране

Формат извозне конфигурационе датотеке је следећи
